Các phương pháp liên kết sắt hộp và cách nối phổ biến

Liên kết sắt hộp là cách nối các thanh thép hộp với nhau hoặc liên kết thép hộp với các bộ phận khác bằng hàn, bulong, vít, ke góc, bản mã hoặc phụ kiện liên kết. Tùy vị trí mối nối và yêu cầu sử dụng, cần lựa chọn phương pháp phù hợp để thuận tiện cho gia công, lắp đặt và sử dụng.

Các phương pháp liên kết sắt hộp phổ biến

Sắt hộp có thể được liên kết bằng hàn, bulong/vít, ke góc, bản mã hoặc kết hợp nhiều phương pháp. Cách liên kết phù hợp phụ thuộc vào vị trí mối nối, yêu cầu tháo lắp và yêu cầu kỹ thuật của từng kết cấu.

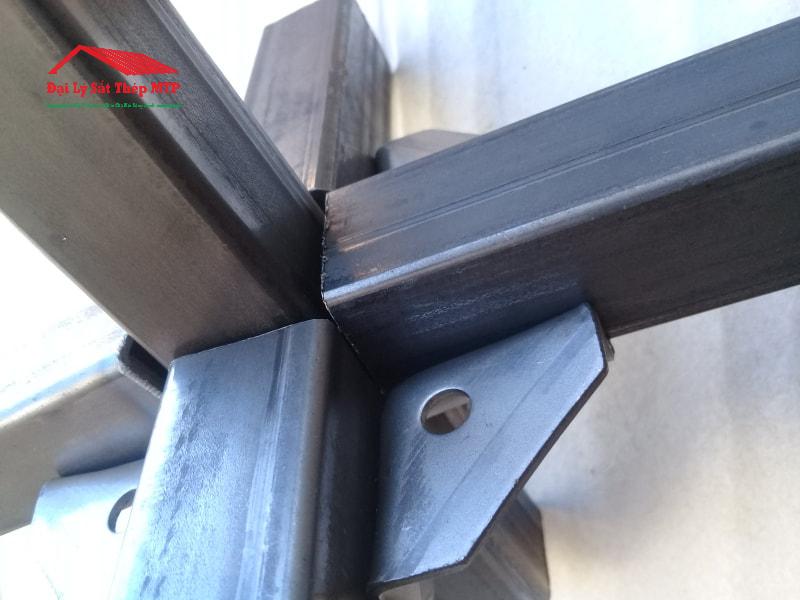

Liên kết bằng hàn

Hàn là phương pháp phổ biến khi cần tạo mối nối cố định giữa hai thanh sắt hộp hoặc giữa sắt hộp với các chi tiết thép khác.

Phương pháp này thường được sử dụng cho khung cửa, hàng rào, khung mái, khung bàn ghế, khung cơ khí và các hệ khung được gia công cố định. Hai thanh có thể được hàn trực tiếp với nhau hoặc hàn thông qua bản thép, bản mã tùy cấu tạo mối nối.

Ưu điểm:

• Mối nối gọn, không cần nhiều phụ kiện.
• Phù hợp với khung cố định, ít hoặc không cần tháo lắp.
• Có thể gia công thành từng cụm hoàn chỉnh tại xưởng.

Hạn chế:

• Khó tháo rời hoặc thay đổi sau khi hàn.
• Chất lượng liên kết phụ thuộc vào cấu tạo mối nối và chất lượng mối hàn.
• Vùng hàn cần được xử lý và bảo vệ lại bề mặt khi cần thiết.

Với các bộ phận chịu lực chính, kích thước và cấu tạo mối hàn cần thực hiện theo yêu cầu thiết kế, không nên xác định chỉ dựa vào kích thước sắt hộp.

Phương pháp hàn liên kết các thanh thép sử dụng phổ biến trong thi công vì kèo thép hộp

Liên kết bằng bulong, vít

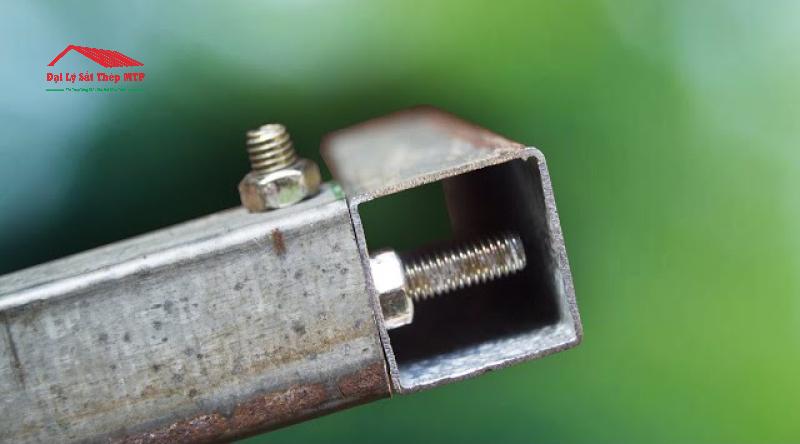

Liên kết bằng bulong hoặc vít sử dụng lỗ trên sắt hộp, bản mã hoặc phụ kiện để ghép các chi tiết với nhau. Điểm khác biệt so với hàn là liên kết có thể thuận tiện hơn khi cần lắp ráp, tháo rời hoặc thay thế chi tiết.

Phương pháp này thường gặp ở kệ lắp ghép, khung máy, giá đỡ thiết bị, khung module và các vị trí cần tháo ra để bảo trì hoặc thay thế.

Ưu điểm:

• Thuận tiện cho việc lắp ráp và tháo rời.
• Dễ thay thế từng thanh hoặc từng bộ phận.
• Có thể gia công đồng bộ vị trí lỗ cho nhiều chi tiết.

Hạn chế:

• Cần xác định chính xác kích thước và vị trí lỗ.
• Cần lựa chọn bulong/vít và phụ kiện phù hợp với mối nối.
• Việc tạo lỗ làm giảm một phần tiết diện tại vị trí gia công.

Với liên kết chịu lực, bulong, bản mã, vị trí lỗ và cấu tạo liên kết cần được lựa chọn theo thiết kế.

Nếu cần gia công lỗ theo vị trí liên kết, xem thêm sắt hộp đục lỗ theo yêu cầu.

Liên kết bằng ke góc

Ke góc phù hợp với khung kệ, khung bàn, giá đỡ, khung trưng bày và các hệ khung lắp ghép nhẹ. Ke thường được cố định vào sắt hộp bằng bulong hoặc vít.

Ưu điểm:

• Lắp đặt tương đối đơn giản.
• Có thể tháo ra khi sử dụng bulong/vít.
• Thuận tiện cho các mối nối góc của khung lắp ghép.

Hạn chế:

• Ke và đầu bulong/vít thường nhìn thấy bên ngoài.
• Không thể dùng một loại ke cho mọi kích thước và yêu cầu của sắt hộp.
• Với mối nối chịu tải, cần lựa chọn ke và chi tiết liên kết phù hợp thay vì chỉ dựa vào kích thước hai thanh hộp.

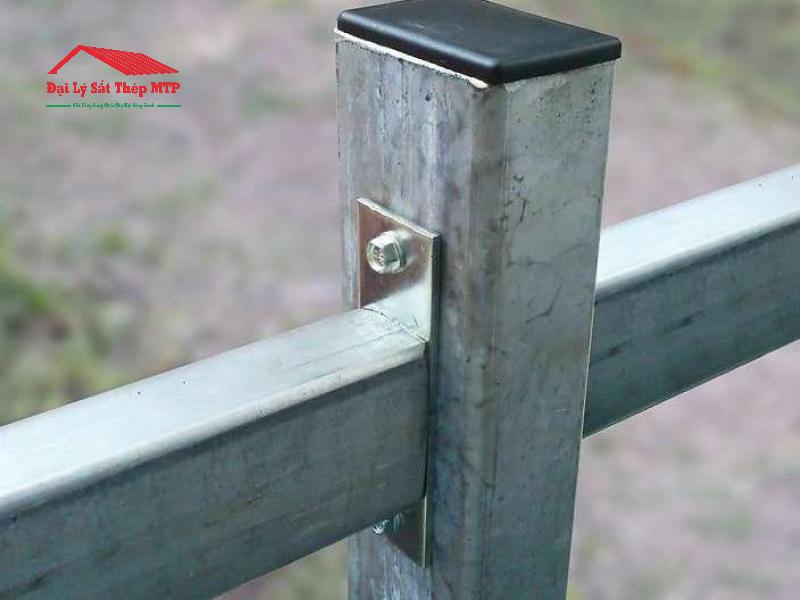

Liên kết bằng bản mã

Bản mã là tấm thép trung gian giúp tạo vị trí liên kết giữa sắt hộp với thanh thép, cụm khung hoặc kết cấu khác. Bản mã có thể được hàn vào sắt hộp và sau đó liên kết với bộ phận còn lại bằng bulong hoặc hệ neo phù hợp.

Một số trường hợp thường sử dụng bản mã:

• Ghép hai cụm khung bằng bulong.
• Tạo mặt liên kết ở đầu thanh sắt hộp.
• Liên kết sắt hộp với tường, sàn hoặc kết cấu khác.
• Tạo vị trí bố trí bulong khi không thuận tiện bắt trực tiếp qua sắt hộp.

Với kết cấu chịu lực, bản mã và liên kết đi kèm phải được xác định theo thiết kế, thay vì lựa chọn chỉ dựa trên kích thước sắt hộp.

Phương pháp liên kết sắt hộp bằng bản mã phù hợp với các công trình công nghiệp, nhà thép tiền chế, nhà xưởng, giàn mái, cầu thép, ứng dụng cần khả năng chịu lực lớn và độ bền lâu dài.

Kết hợp nhiều phương pháp liên kết

Một hệ khung không nhất thiết chỉ sử dụng duy nhất một phương pháp. Trong thực tế có thể kết hợp hàn, bản mã và bulong để tận dụng đặc điểm của từng cách liên kết.

Ví dụ, với một khung lớn cần chia nhỏ để vận chuyển:

1. Hàn cố định các thanh thành từng cụm tại xưởng.
2. Hàn bản mã tại các vị trí cần ghép.
3. Vận chuyển từng cụm đến công trình.
4. Ghép các cụm bằng bản mã và bulong.

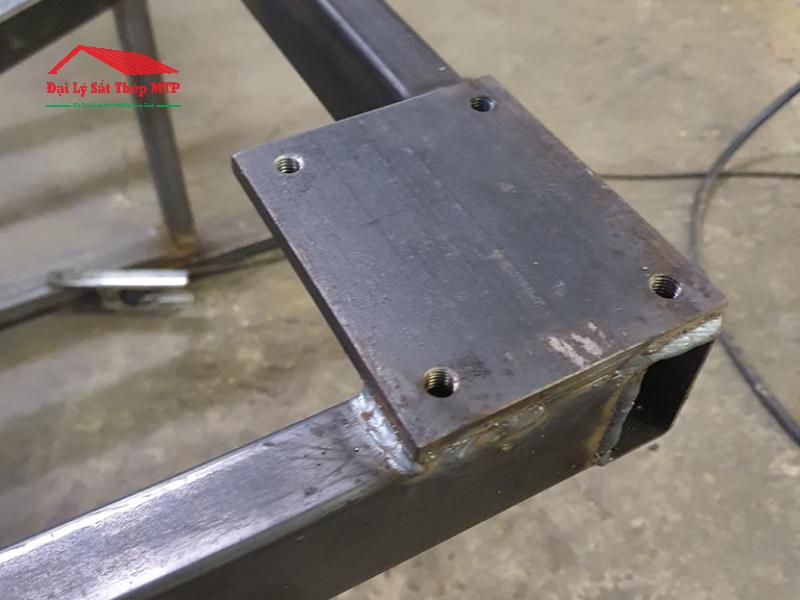

Tương tự, một bản mã có thể được hàn cố định vào đầu sắt hộp, trong khi phía còn lại sử dụng bulong để thuận tiện tháo lắp.

Cách kết hợp này hữu ích khi công trình vừa có các mối nối cố định, vừa có những vị trí cần tháo lắp hoặc chia thành từng module. Tuy nhiên, không nên mặc định sử dụng nhiều phương pháp sẽ làm mối nối chịu lực tốt hơn; khả năng chịu lực phụ thuộc vào cấu tạo cụ thể của toàn bộ liên kết.

Bảng so sánh các phương pháp liên kết thép hộp

Phương pháp	Đặc điểm liên kết	Khả năng tháo lắp	Yêu cầu thực hiện	Phù hợp khi
Hàn	Nối trực tiếp bằng mối hàn	Khó tháo rời	Cần kiểm soát cấu tạo và chất lượng mối hàn	Cần mối nối cố định
Bulong/vít	Liên kết qua lỗ hoặc phụ kiện	Có thể tháo lắp tùy cấu tạo	Cần đúng vị trí lỗ, bulong/vít và chi tiết liên kết	Cần lắp ráp, tháo rời hoặc thay thế
Ke góc	Chi tiết trung gian tại vị trí giao nhau	Có thể tháo nếu dùng bulong/vít	Cần chọn ke và liên kết phù hợp	Mối nối góc, khung lắp ghép
Bản mã	Bản thép trung gian để tạo liên kết	Tùy cấu tạo	Cần xác định bản mã, lỗ, mối hàn/bulong phù hợp	Cần chi tiết trung gian để bố trí liên kết
Kết hợp	Kết hợp hàn, bản mã, bulong...	Tùy cấu tạo	Phụ thuộc thiết kế của toàn bộ mối nối	Mối nối có yêu cầu cấu tạo phức tạp hơn

Kinh nghiệm chọn phương pháp liên kết sắt hộp

Khi lựa chọn cách liên kết, không nên chỉ dựa vào một tiêu chí như độ chắc chắn hoặc chi phí. Cần xem xét cấu tạo mối nối, yêu cầu tháo lắp, điều kiện thi công và yêu cầu chịu lực của hạng mục.

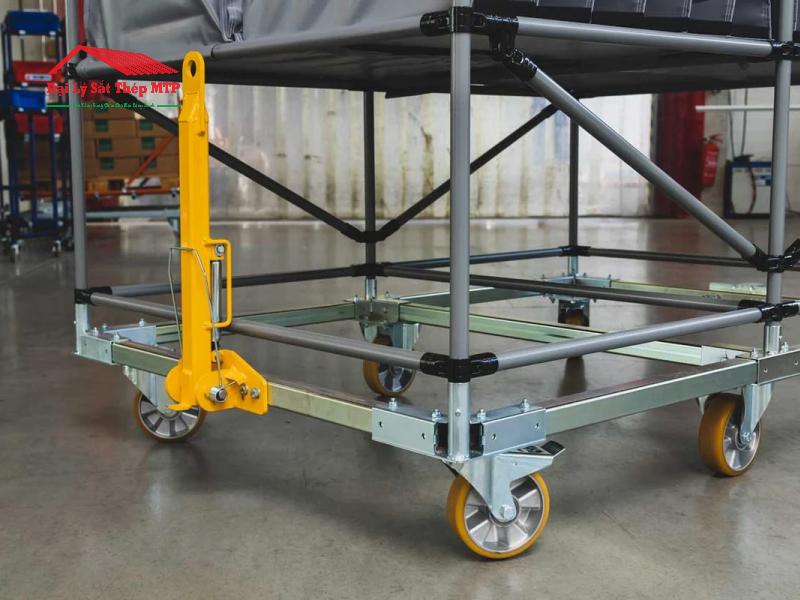

• Cần tháo lắp thường xuyên: ưu tiên các dạng liên kết cơ khí bằng bulong, vít hoặc phụ kiện phù hợp.
• Mối nối cố định: có thể sử dụng liên kết hàn nếu phù hợp với cấu tạo và yêu cầu của hạng mục.
• Không thuận tiện hàn tại vị trí lắp đặt: có thể chuẩn bị bản mã, lỗ bulong hoặc phụ kiện từ trước để lắp ráp tại công trình.
• Liên kết chịu lực: kích thước thép hộp, bản mã, bulong, đường hàn và cấu tạo mối nối cần được xác định theo yêu cầu thiết kế; không nên chọn phương pháp chỉ dựa vào tên loại liên kết.

Cách nối hai thanh sắt hộp với nhau

Tùy hướng ghép và yêu cầu tháo lắp, hai thanh sắt hộp có thể được hàn trực tiếp hoặc liên kết thông qua bản nối, bản mã, ke góc và bulong. Hai trường hợp thường gặp là nối thẳng để tăng chiều dài và nối góc để tạo thành khung.

Nối thẳng hai thanh sắt hộp

Khi cần nối hai thanh sắt hộp theo cùng một phương để tăng chiều dài, có thể áp dụng:

• Hàn trực tiếp: phù hợp với mối nối cố định, không cần tháo lắp.
• Bản nối hoặc bản mã + bulong: phù hợp khi cần tháo rời, vận chuyển hoặc thay thế từng đoạn.
• Kết hợp hàn và bulong: bản nối/bản mã được hàn với sắt hộp, sau đó các đoạn được ghép với nhau bằng bulong.

Hai thanh cần được căn thẳng và giữ đúng vị trí trước khi liên kết để hạn chế lệch trục tại mối nối. Với thanh chịu lực chính, vị trí nối và cấu tạo mối nối cần thực hiện theo thiết kế.

Nối sắt hộp vuông góc hoặc tạo góc

Khi làm khung, hai thanh sắt hộp thường cần nối vuông góc hoặc theo một góc nhất định. Có thể lựa chọn:

• Hàn trực tiếp: thường dùng cho khung cố định như khung cửa, hàng rào, khung mái hoặc khung cơ khí.
• Ke góc + bulong/vít: thuận tiện cho khung lắp ghép hoặc cần tháo rời.
• Bản mã + bulong: dùng khi cần thêm chi tiết trung gian để bố trí mối nối.
• Cắt góc rồi hàn: có thể áp dụng khi cần tạo góc và yêu cầu hình thức mối nối gọn.

Với khung cố định, hàn thường thuận tiện và ít phụ kiện hơn; nếu cần tháo lắp hoặc thay đổi kết cấu, nên ưu tiên phương án dùng bulong, ke hoặc bản mã.

Liên kết sắt hộp vào tường

Khi cần cố định sắt hộp vào tường, cách thường dùng là tạo điểm liên kết bằng bản mã hoặc chi tiết thép trung gian, sau đó neo vào tường bằng bulong hoặc hệ neo phù hợp với vật liệu nền.

Một cấu tạo thường gặp:

Sắt hộp → hàn với bản mã → khoan lỗ bản mã → dùng bulong/neo để cố định vào tường.

Phương án cụ thể cần dựa vào loại tường:

• Tường hoặc kết cấu bê tông: có thể sử dụng bản mã kết hợp hệ neo phù hợp với bê tông.
• Tường xây gạch: cần xem xét khả năng chịu lực của nền tường; không nên mặc định sử dụng cùng phương án neo như bê tông.
• Liên kết chỉ để giữ khung nhẹ: có thể sử dụng ke hoặc phụ kiện phù hợp nếu tải trọng và cấu tạo cho phép.
• Liên kết chịu tải đáng kể: cần xác định loại neo, bản mã và vị trí liên kết theo yêu cầu thiết kế.

Đặc biệt, không nên chỉ chọn kích thước bulong hoặc neo dựa vào kích thước sắt hộp; khả năng liên kết còn phụ thuộc vào vật liệu nền, tải tác dụng và cấu tạo của điểm neo.

Lưu ý khi thi công liên kết sắt hộp

Khi gia công và lắp đặt, cần kiểm tra vật liệu, vị trí mối nối và độ chính xác của các chi tiết trước khi hàn hoặc bắt bulong. Sai lệch ở bước cắt, khoan lỗ hoặc định vị có thể khiến các thanh khó lắp ghép và phải chỉnh sửa lại.

Kiểm tra vật liệu trước khi gia công

• Chọn sắt hộp đúng kích thước và độ dày theo yêu cầu của hạng mục.
• Kiểm tra thanh hộp có bị cong, móp, gỉ nặng hoặc hư hỏng bề mặt hay không.
• Chuẩn bị đúng loại bulong, vít, ke, bản mã và vật liệu hàn theo phương án liên kết.
• Đo và đánh dấu chính xác vị trí cắt, lỗ khoan và điểm liên kết trước khi gia công.

Đảm bảo đúng vị trí mối nối

Trước khi hàn hoặc siết bulong, cần căn chỉnh các thanh đúng vị trí, góc và cao độ yêu cầu. Với các chi tiết được gia công hàng loạt, nên kiểm tra mẫu đầu tiên trước khi thực hiện toàn bộ để hạn chế sai lệch vị trí lỗ hoặc mối nối.

Kiểm tra mối hàn và liên kết bulong

• Với liên kết hàn, kiểm tra mối hàn có các khuyết tật nhìn thấy rõ như nứt, rỗ hoặc thiếu liên kết hay không.
• Với liên kết bulong, kiểm tra đúng vị trí lỗ, đủ chi tiết liên kết và tình trạng siết theo yêu cầu của mối nối.
• Không tự ý thay đổi vị trí lỗ, bản mã hoặc cấu tạo mối nối đối với các liên kết chịu lực đã có thiết kế.

Xử lý bề mặt sau gia công

Sau khi cắt, khoan hoặc hàn cần làm sạch ba via, mạt kim loại, xỉ hàn và khu vực gia công. Những vị trí lớp bảo vệ bề mặt bị ảnh hưởng cần được xử lý lại phù hợp với môi trường sử dụng để hạn chế ăn mòn.

Khi cắt, khoan và hàn, người thực hiện cũng cần sử dụng trang bị bảo hộ phù hợp với từng công việc và tuân thủ yêu cầu an toàn của thiết bị.
